🧪 CCNA 실습 / ITN 3-2

OSI/TCP-IP 모델과 데이터 캡슐화 흐름 확인하기

이번 실습에서는 PC1이 Web-Server에 접속하는 과정을 기준으로, 데이터가 계층을 따라 어떻게 캡슐화되고 수신 측에서 어떻게 역캡슐화되는지 확인합니다.

💡 이 실습은 ITN 3-2 학습글과 함께 보면 이해가 훨씬 쉽습니다.

목표는 단순히 웹 접속 성공이 아니라, HTTP → TCP → IP → Ethernet 흐름을 계층 모델과 연결해 보는 것입니다.

📘 실습 시나리오

PC1이 Web-Server에 웹 페이지를 요청합니다.

사용자 눈에는 웹 페이지가 열리는 것처럼 보이지만, 내부적으로는 데이터가 여러 계층을 지나며 포장되고, 수신 측에서 다시 풀립니다.

🎯 주소 계획

장비	IP 주소	서브넷 마스크	역할
PC1	192.168.40.10	255.255.255.0	웹 클라이언트
Web-Server	192.168.40.100	255.255.255.0	웹 서버
S1	-	-	LAN 프레임 전달

🗺️ 토폴로지

PC1 ─ S1 ─ Web-Server

PC1에서 Web-Server로 HTTP 요청을 보내고, Simulation Mode에서 PDU 정보를 확인합니다.

🧭 실습 흐름

1

IP 설정
PC1과 Web-Server를 같은 네트워크에 배치합니다.

2

Ping 확인
기본 IP 연결성이 되는지 먼저 확인합니다.

3

웹 요청 발생
PC1 브라우저에서 Web-Server로 HTTP 요청을 보냅니다.

4

PDU 분석
Simulation Mode에서 HTTP, TCP, IP, Ethernet 정보가 어떻게 붙는지 확인합니다.

💻 실습 위젯

{ "kicker":"CCNA LAB PRACTICE", "title":"OSI/TCP-IP 모델과 캡슐화 흐름 확인", "description":"PC1에서 Web-Server로 HTTP 트래픽을 발생시키고 Simulation Mode에서 PDU가 계층별로 어떻게 캡슐화되는지 확인하세요.", "defaultDevice":"PC1", "links":[{"from":"PC1","to":"S1"},{"from":"S1","to":"Web-Server"}], "tasks":["PC1에 IP 192.168.40.10 / 255.255.255.0 설정","Web-Server에 IP 192.168.40.100 / 255.255.255.0 설정","PC1에서 Web-Server로 ping 확인","PC1 Web Browser에서 http://192.168.40.100 접속","Simulation Mode에서 HTTP, TCP, IP, Ethernet 흐름 확인","PDU 이름이 데이터, 세그먼트, 패킷, 프레임, 비트 흐름으로 바뀌는 것을 확인"], "devices":[ {"id":"PC1","label":"PC1","deviceType":"vpc","x":18,"y":50,"description":"HTTP 요청을 보내는 클라이언트입니다.","points":["ip 192.168.40.10 255.255.255.0","show ip","ping 192.168.40.100"]}, {"id":"S1","label":"S1","deviceType":"switch","x":50,"y":50,"description":"같은 LAN 안에서 Ethernet 프레임을 전달하는 스위치입니다.","points":["데이터 링크 계층에서 프레임 전달을 담당합니다."]}, {"id":"Web-Server","label":"Web-Server","deviceType":"server","x":82,"y":50,"description":"HTTP 서비스를 제공하는 서버입니다.","points":["ip 192.168.40.100 255.255.255.0","show ip","HTTP Service On"]} ], "verifyCommands":["show ip","ping 192.168.40.100"], "solutions":{"PC1":"ip 192.168.40.10 255.255.255.0\nshow ip\nping 192.168.40.100","Web-Server":"ip 192.168.40.100 255.255.255.0\nshow ip"} }

🧾 명령어 및 확인 절차

PC1

ip 192.168.40.10 255.255.255.0
show ip
ping 192.168.40.100

Web-Server

ip 192.168.40.100 255.255.255.0
show ip

웹 접속 확인

PC1 Desktop > Web Browser
URL: http://192.168.40.100

🔍 Simulation Mode에서 볼 것

관찰 항목	의미	연결되는 계층
HTTP 정보	웹 요청과 응답	애플리케이션 계층
TCP 정보	포트 번호, 대화 관리, 신뢰성	전송 계층
IP 정보	출발지 IP와 목적지 IP	네트워크/인터넷 계층
Ethernet 정보	출발지 MAC과 목적지 MAC	데이터 링크/네트워크 액세스 계층

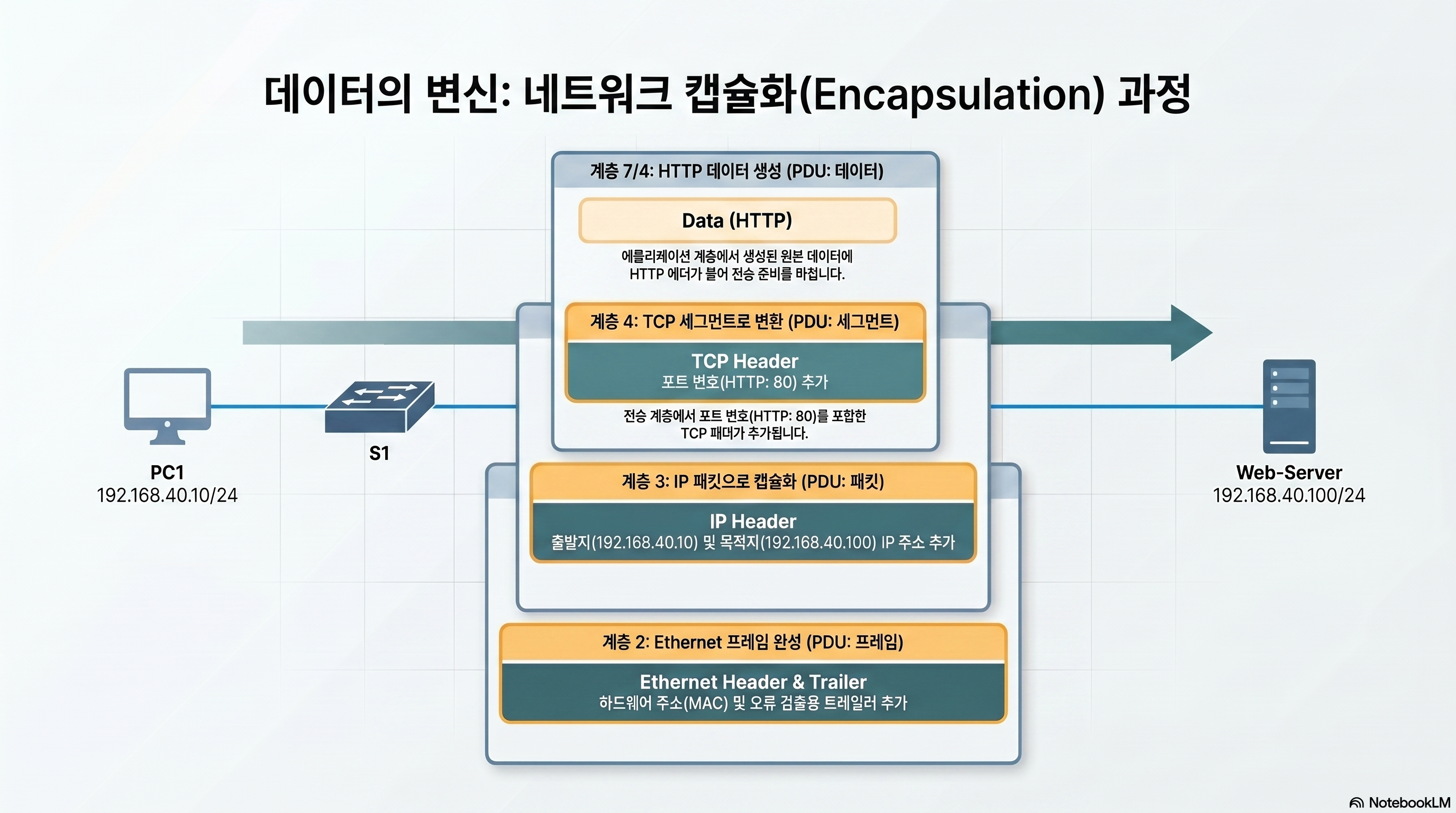

📦 캡슐화 흐름 정리

HTTP 데이터→TCP 세그먼트→IP 패킷→Ethernet 프레임→비트 전송

🔎 실패했을 때 점검 순서

증상	확인할 것	해결 방향
ping 실패	IP 주소, 서브넷 마스크, 케이블 연결	주소 계획과 연결 상태 확인
웹 접속 실패	HTTP 서비스 상태	서버 Services에서 HTTP On 확인
PDU가 안 보임	Simulation Mode 필터	HTTP, TCP, IP, Ethernet 관련 항목 표시
계층 정보가 헷갈림	PDU Details	Outbound/Inbound PDU Details를 천천히 확인

실습 핵심: 하나의 웹 요청은 데이터가 여러 계층을 지나며 포장되고, 수신 측에서 다시 풀리는 과정입니다.

이 과정을 눈으로 보면 OSI/TCP-IP 모델이 단순 암기표가 아니라 실제 통신 흐름을 설명하는 도구라는 것을 이해할 수 있습니다.
