[CCNA 실습 - 3] SOHO와 기업 인터넷 접속 확인하기 | ping으로 서비스 연결 테스트

📗 학습글 보기 🎬 강의 보러가기 💻 CLI 실습 📘 NotebookLM

💡 이 실습은 ITN 1-3 학습글과 함께 보면 이해가 훨씬 쉽습니다.

SOHO 사용자와 기업 사용자가 각각 서비스 장비까지 통신 가능한지 ping으로 확인합니다.

먼저 개념을 보고 싶다면 상단의 학습글 보기 버튼을 눌러 이동하세요.

📘 실습 개요

이번 실습에서는 SOHO-PC와 Enterprise-PC에 IP 주소를 설정하고, 두 장비가 ISP-Service로 ping 통신이 가능한지 확인합니다.

SOHO는 비용과 설치 편의성이 중요하고, 기업용 인터넷 연결은 대역폭, 전용 연결, 매니지드 서비스가 중요합니다.

이번 실습은 실제 WAN 회선을 구성하는 실습이 아니라, 인터넷 접속 개념을 단순화한 기초 연결성 확인 실습입니다.

🎯 실습 목표

목표	설명
SOHO-PC IP 설정	SOHO 사용자 장비에 IP 주소와 서브넷 마스크를 설정합니다.
Enterprise-PC IP 설정	기업 사용자 장비에 IP 주소와 서브넷 마스크를 설정합니다.
ISP-Service 설정	서비스 장비 역할의 서버에 IP 주소를 설정합니다.
ping 확인	두 PC에서 ISP-Service까지 통신 가능한지 확인합니다.
save 실행	설정 저장 습관을 익힙니다.

📝 실습 전 알아두기

장비	역할	IP 주소	서브넷 마스크
SOHO-PC	가정/소규모 사무실 사용자	192.168.30.10	255.255.255.0
Enterprise-PC	기업 사용자	192.168.30.20	255.255.255.0
ISP-Service	인터넷 서비스 서버 역할	192.168.30.100	255.255.255.0

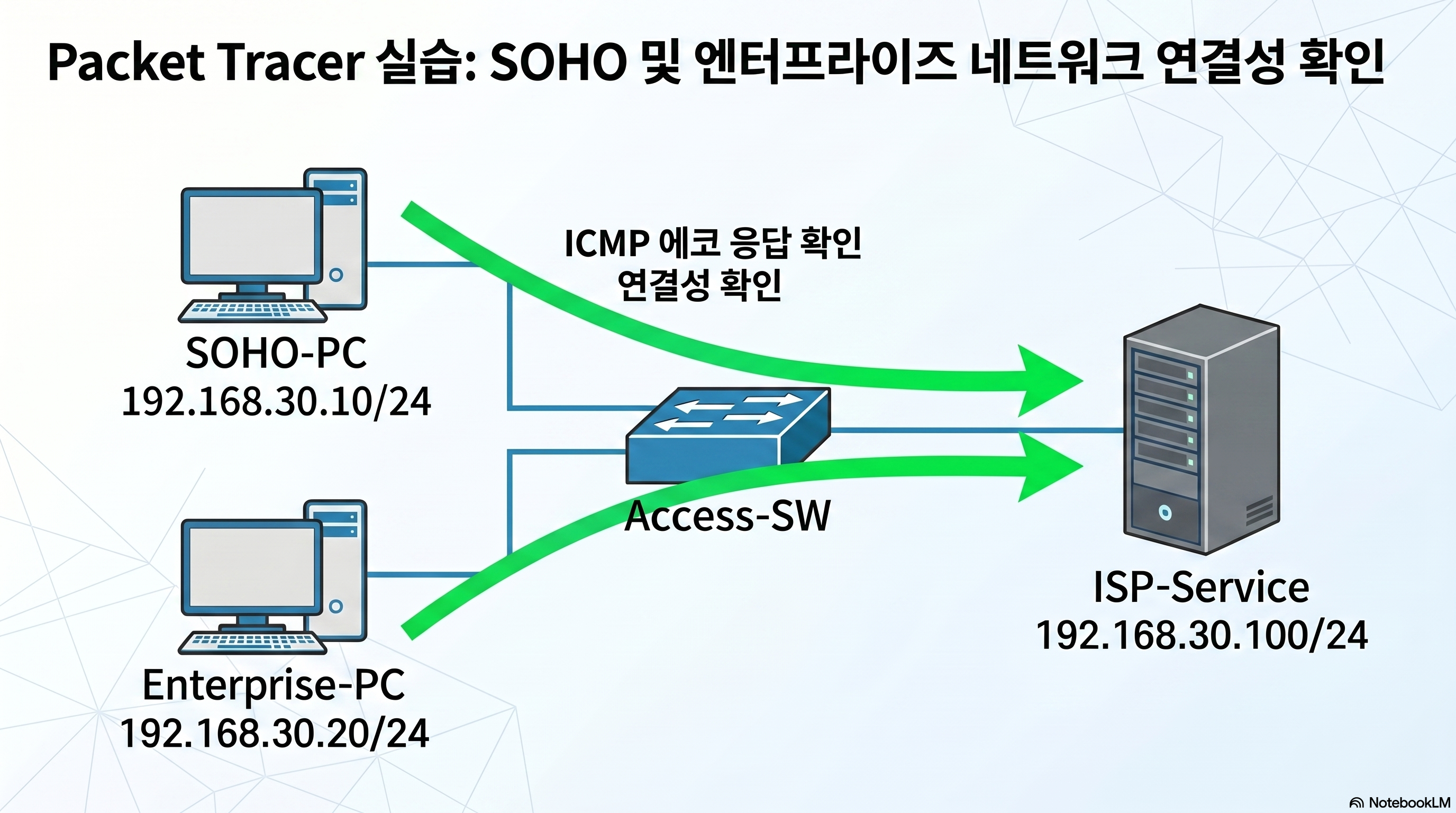

🗺️ 토폴로지

SOHO-PC ─ Access-SW ─ ISP-Service

Enterprise-PC ─ Access-SW ─ ISP-Service

⚠️ 실습 전 체크포인트

• IP 주소를 정확히 입력해야 합니다.
• 서브넷 마스크는 255.255.255.0으로 입력합니다.
• ping 대상은 192.168.30.100입니다.
• show ip로 설정을 확인합니다.
• save로 설정을 저장합니다.

💻 실습 시작

아래 실습 위젯에서 장비를 선택하고 명령어를 입력해보세요.

{ "kicker": "CCNA LAB PRACTICE", "title": "SOHO와 기업 인터넷 접속 확인", "description": "SOHO-PC와 Enterprise-PC에 IP 주소를 설정하고 ISP-Service로 ping 통신이 가능한지 확인하세요.", "topologyImage": "", "defaultDevice": "SOHO-PC", "links": [ { "from": "SOHO-PC", "to": "Access-SW" }, { "from": "Enterprise-PC", "to": "Access-SW" }, { "from": "Access-SW", "to": "ISP-Service" } ], "tasks": [ "Task 1: SOHO-PC에 IP 192.168.30.10 / 255.255.255.0 설정", "Task 2: Enterprise-PC에 IP 192.168.30.20 / 255.255.255.0 설정", "Task 3: ISP-Service에 IP 192.168.30.100 / 255.255.255.0 설정", "Task 4: SOHO-PC에서 ISP-Service로 ping 성공 확인", "Task 5: Enterprise-PC에서 ISP-Service로 ping 성공 확인", "Task 6: 각 장비에서 설정 저장" ], "devices": [ { "id": "SOHO-PC", "label": "SOHO-PC", "deviceType": "vpc", "x": 15, "y": 35, "description": "가정 또는 소규모 사무실 사용자를 나타내는 엔드 디바이스입니다.", "points": ["ip 192.168.30.10 255.255.255.0", "show ip", "ping 192.168.30.100"] }, { "id": "Enterprise-PC", "label": "Enterprise-PC", "deviceType": "vpc", "x": 15, "y": 70, "description": "기업 사용자 또는 기업 지사 사용자를 나타내는 엔드 디바이스입니다.", "points": ["ip 192.168.30.20 255.255.255.0", "show ip", "ping 192.168.30.100"] }, { "id": "Access-SW", "label": "Access-SW", "deviceType": "switch", "x": 50, "y": 52, "description": "장비들을 연결하는 중간 장치입니다.", "points": ["이번 실습에서는 직접 설정하지 않습니다."] }, { "id": "ISP-Service", "label": "ISP-Service", "deviceType": "server", "x": 84, "y": 52, "description": "인터넷 서비스 또는 ISP 측 서버를 단순화한 장비입니다.", "points": ["ip 192.168.30.100 255.255.255.0", "show ip"] } ], "answers": { "SOHO-PC": [ { "label": "SOHO-PC IP configured", "type": "ipAddress", "value": "192.168.30.10" }, { "label": "SOHO-PC subnet mask configured", "type": "subnetMask", "value": "255.255.255.0" }, { "label": "SOHO-PC ping to ISP-Service succeeds", "type": "pingSuccess", "targetIp": "192.168.30.100" }, { "label": "SOHO-PC config saved", "type": "saved" } ], "Enterprise-PC": [ { "label": "Enterprise-PC IP configured", "type": "ipAddress", "value": "192.168.30.20" }, { "label": "Enterprise-PC subnet mask configured", "type": "subnetMask", "value": "255.255.255.0" }, { "label": "Enterprise-PC ping to ISP-Service succeeds", "type": "pingSuccess", "targetIp": "192.168.30.100" }, { "label": "Enterprise-PC config saved", "type": "saved" } ], "ISP-Service": [ { "label": "ISP-Service IP configured", "type": "ipAddress", "value": "192.168.30.100" }, { "label": "ISP-Service subnet mask configured", "type": "subnetMask", "value": "255.255.255.0" }, { "label": "ISP-Service config saved", "type": "saved" } ] }, "verifyCommands": ["show ip", "ping 192.168.30.100"], "solutions": { "SOHO-PC": "ip 192.168.30.10 255.255.255.0\nshow ip\nping 192.168.30.100\nsave", "Enterprise-PC": "ip 192.168.30.20 255.255.255.0\nshow ip\nping 192.168.30.100\nsave", "ISP-Service": "ip 192.168.30.100 255.255.255.0\nshow ip\nsave" } }

✅ 실습 정리

SOHO-PC와 Enterprise-PC가 ISP-Service로 ping에 성공했다면, IP 주소와 서브넷 마스크가 올바르게 설정된 것입니다.

이번 실습의 핵심은 SOHO와 기업의 인터넷 연결 요구사항은 다르지만, 통신 확인의 출발점은 ping이라는 점입니다.
