[CCNA 실습 - 4] 신뢰할 수 있는 네트워크의 4가지 조건 확인하기 | 내결함성, 확장성, QoS, 보안 개념 실습

📗 학습글 보기 🎬 강의 보러가기 💻 CLI 실습 📘 NotebookLM

💡 이 실습은 ITN 1-4 학습글과 함께 보면 이해가 훨씬 쉽습니다.

이번 실습은 내결함성, 확장성, QoS, 보안을 실제 장비 구성으로 완전히 구현하는 고급 실습이 아니라, 네 가지 요구사항을 네트워크 구조와 연결성 관점에서 복습하는 기초 실습입니다.

📘 실습 개요

이번 실습에서는 PC1, PC2, Server에 IP 주소를 설정하고 Server까지 ping 통신이 가능한지 확인합니다.

PC2는 새로 추가된 사용자로 생각하면 됩니다. 기존 네트워크에 새로운 사용자가 추가되어도 통신이 가능해야 한다는 점에서 확장성과 연결됩니다.

또한 실제 환경에서는 장애에 대비한 여러 경로, 음성·영상 트래픽 우선 처리, 장비와 데이터 보호까지 함께 고려해야 합니다.

🎯 실습 목표

목표	설명
PC1 IP 설정	기존 사용자 장비에 IP 주소와 서브넷 마스크를 설정합니다.
PC2 IP 설정	새로 추가된 사용자 장비에 IP 주소와 서브넷 마스크를 설정합니다.
Server IP 설정	서비스 장비 역할의 서버에 IP 주소를 설정합니다.
ping 확인	두 PC에서 Server까지 통신 가능한지 확인합니다.
개념 연결	내결함성, 확장성, QoS, 보안을 실습 상황과 연결합니다.

📝 실습 전 알아두기

장비	역할	IP 주소	서브넷 마스크
PC1	기존 사용자	192.168.40.10	255.255.255.0
PC2	새로 추가된 사용자	192.168.40.20	255.255.255.0
Server	서비스 제공 장비	192.168.40.100	255.255.255.0

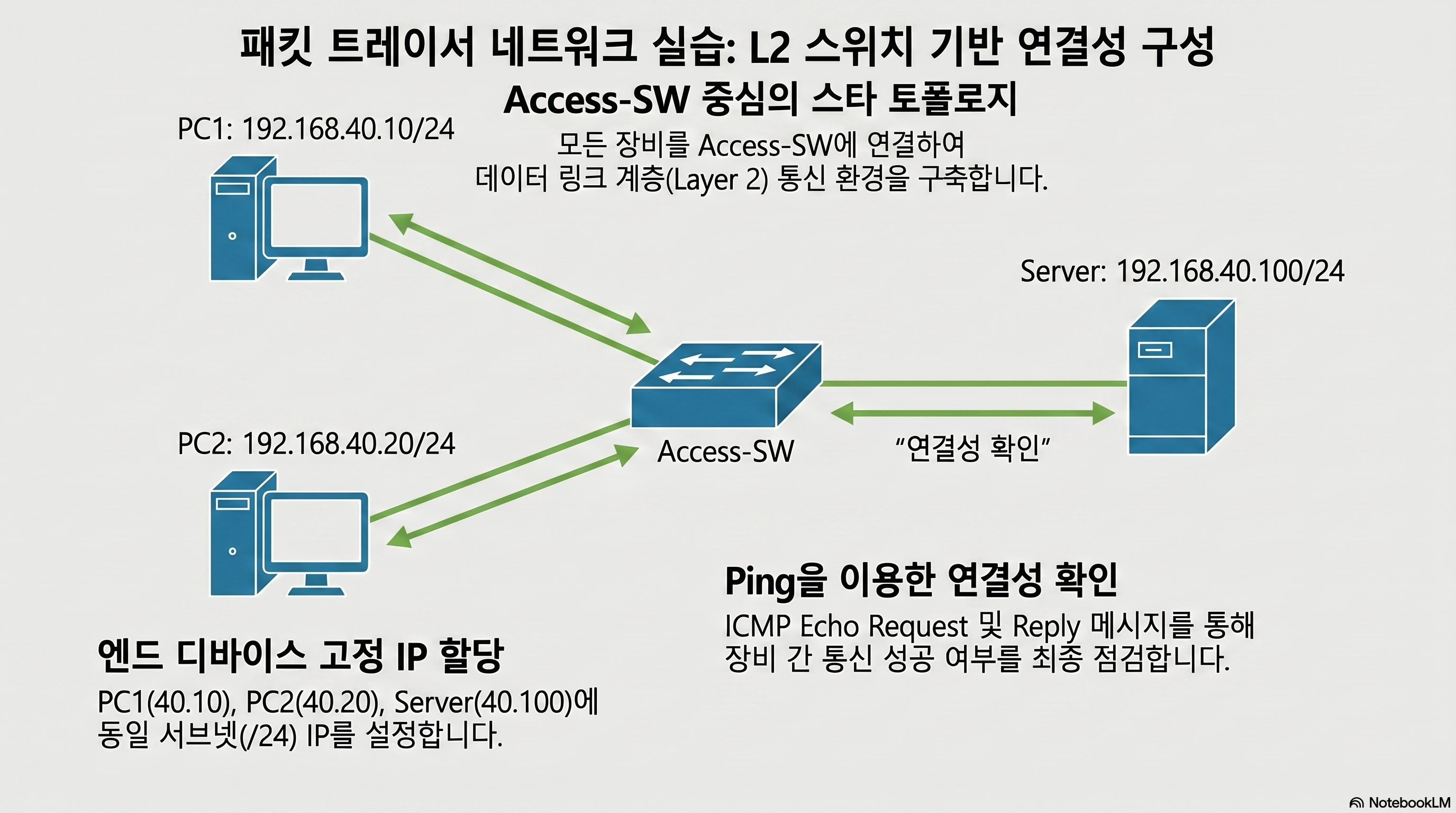

🗺️ 토폴로지

PC1 ─ Access-SW ─ Server

PC2 ─ Access-SW ─ Server

⚠️ 실습 전 체크포인트

• IP 주소를 정확히 입력해야 합니다.
• 서브넷 마스크는 255.255.255.0으로 입력합니다.
• ping 대상은 192.168.40.100입니다.
• show ip로 설정을 확인합니다.
• 이번 실습의 목적은 고급 설정 구현이 아니라 개념을 구조와 연결하는 것입니다.



💻 실습 시작

아래 실습 위젯에서 장비를 선택하고 명령어를 입력해보세요.

{ "kicker": "CCNA LAB PRACTICE", "title": "신뢰할 수 있는 네트워크 기본 연결성 확인", "description": "PC1과 PC2에 IP 주소를 설정하고 Server까지 ping 통신이 가능한지 확인하세요.", "topologyImage": "", "defaultDevice": "PC1", "links": [ { "from": "PC1", "to": "Access-SW" }, { "from": "PC2", "to": "Access-SW" }, { "from": "Access-SW", "to": "Server" } ], "tasks": [ "Task 1: PC1에 IP 192.168.40.10 / 255.255.255.0 설정", "Task 2: PC2에 IP 192.168.40.20 / 255.255.255.0 설정", "Task 3: Server에 IP 192.168.40.100 / 255.255.255.0 설정", "Task 4: PC1에서 Server로 ping 성공 확인", "Task 5: PC2에서 Server로 ping 성공 확인", "Task 6: 각 장비에서 설정 저장" ], "devices": [ { "id": "PC1", "label": "PC1", "deviceType": "vpc", "x": 15, "y": 35, "description": "기존 사용자를 나타내는 엔드 디바이스입니다.", "points": ["ip 192.168.40.10 255.255.255.0", "show ip", "ping 192.168.40.100"] }, { "id": "PC2", "label": "PC2", "deviceType": "vpc", "x": 15, "y": 70, "description": "새로 추가된 사용자를 나타내는 엔드 디바이스입니다.", "points": ["ip 192.168.40.20 255.255.255.0", "show ip", "ping 192.168.40.100"] }, { "id": "Access-SW", "label": "Access-SW", "deviceType": "switch", "x": 50, "y": 52, "description": "PC와 Server를 연결하는 중간 장치입니다. 이번 실습에서는 직접 설정하지 않습니다.", "points": ["신뢰할 수 있는 네트워크는 연결성, 확장성, 보안, QoS를 함께 고려해야 합니다."] }, { "id": "Server", "label": "Server", "deviceType": "server", "x": 84, "y": 52, "description": "서비스를 제공하는 서버 장비입니다.", "points": ["ip 192.168.40.100 255.255.255.0", "show ip"] } ], "answers": { "PC1": [ { "label": "PC1 IP configured", "type": "ipAddress", "value": "192.168.40.10" }, { "label": "PC1 subnet mask configured", "type": "subnetMask", "value": "255.255.255.0" }, { "label": "PC1 ping to Server succeeds", "type": "pingSuccess", "targetIp": "192.168.40.100" }, { "label": "PC1 config saved", "type": "saved" } ], "PC2": [ { "label": "PC2 IP configured", "type": "ipAddress", "value": "192.168.40.20" }, { "label": "PC2 subnet mask configured", "type": "subnetMask", "value": "255.255.255.0" }, { "label": "PC2 ping to Server succeeds", "type": "pingSuccess", "targetIp": "192.168.40.100" }, { "label": "PC2 config saved", "type": "saved" } ], "Server": [ { "label": "Server IP configured", "type": "ipAddress", "value": "192.168.40.100" }, { "label": "Server subnet mask configured", "type": "subnetMask", "value": "255.255.255.0" }, { "label": "Server config saved", "type": "saved" } ] }, "verifyCommands": ["show ip", "ping 192.168.40.100"], "solutions": { "PC1": "ip 192.168.40.10 255.255.255.0\nshow ip\nping 192.168.40.100\nsave", "PC2": "ip 192.168.40.20 255.255.255.0\nshow ip\nping 192.168.40.100\nsave", "Server": "ip 192.168.40.100 255.255.255.0\nshow ip\nsave" } }



✅ 실습 정리

PC1과 PC2가 Server로 ping에 성공했다면, IP 주소와 서브넷 마스크가 올바르게 설정된 것입니다.

이번 실습의 핵심은 연결성 확인을 출발점으로 하여 신뢰할 수 있는 네트워크의 네 가지 조건을 함께 떠올리는 것입니다.

실습 상황	연결되는 개념
장애 발생 시 다른 경로가 필요함	내결함성
PC2처럼 사용자가 추가되어도 통신 가능해야 함	확장성
음성/영상은 중요한 트래픽으로 우선 처리될 수 있음	QoS
장비와 데이터는 무단 접근으로부터 보호되어야 함	보안

📗 학습글 보기 🎬 강의 보러가기 💻 CLI 실습 📘 NotebookLM
