📗 CCNA / ITN 2-3

네트워크 포트/주소 개념과 IP 주소 설정, Ping 연결성 확인

이번 글에서는 네트워크 장비와 엔드 디바이스가 실제로 통신하기 위해 필요한 포트, 인터페이스, IP 주소, 서브넷 마스크, 기본 게이트웨이, Ping 개념을 정리합니다.

💡 이 글은 ITN 모듈 2-3 학습글입니다.

읽은 뒤에는 실습글에서 PC에 IP 주소를 설정하고, 스위치 관리 인터페이스인 SVI에 IP 주소를 구성한 뒤 ping으로 연결성을 확인해보세요.

🎬 관련 강의







📌 학습 목적

네트워크 장비가 케이블로 연결되어 있다고 해서 바로 통신이 되는 것은 아닙니다. 장치에는 통신에 사용할 IP 주소가 필요하고, 같은 네트워크인지 판단하기 위한 서브넷 마스크, 다른 네트워크로 나가기 위한 기본 게이트웨이가 필요합니다.

연결성 확인의 기본 흐름

포트/인터페이스 확인 → IP 주소 설정 → 서브넷 마스크 확인 → 기본 게이트웨이 확인 → ping 테스트

🎧 학습 음성

블로그 글을 위에서부터 읽으며 들으시면 됩니다. 처음은 1.25배속, 빠른 복습은 1.5배속을 추천합니다.

학습시간 계산 중...권장 배속 1.25x



🧩 핵심 구성요소 한눈에 보기

개념	의미	핵심 포인트
IP 주소	장치가 서로를 찾기 위한 주소	IPv4는 점으로 구분된 10진수 형식
서브넷 마스크	네트워크 부분과 호스트 부분을 구분	같은 네트워크인지 판단
기본 게이트웨이	원격 네트워크로 나가기 위한 라우터 주소	인터넷/다른 네트워크 접속 시 필요
인터페이스/포트	장치와 네트워크 매체가 연결되는 지점	케이블, 무선, 광섬유 등과 연결
DHCP	IP 주소 정보를 자동으로 받는 방식	엔드 디바이스에서 일반적으로 사용
Ping	상대 장비까지 도달 가능한지 확인	기본 연결성 테스트

🌐 IP 주소

IP 주소는 장치가 서로를 찾고 종단 간 통신을 설정할 수 있게 하는 핵심 주소입니다. IPv4는 192.168.10.10처럼 점으로 구분된 10진수 형식으로 표현합니다.

🧩 서브넷 마스크

서브넷 마스크는 IP 주소에서 네트워크 부분과 호스트 부분을 구분합니다. 같은 네트워크인지 판단할 때 반드시 필요합니다.

🚪 기본 게이트웨이

기본 게이트웨이는 다른 네트워크나 인터넷으로 나가기 위해 사용하는 라우터의 IP 주소입니다.

📡 Ping

ping은 상대 장비까지 도달 가능한지 확인하는 가장 기본적인 연결성 테스트 명령입니다.

🔌 1. 포트와 인터페이스

네트워크 통신은 장치의 인터페이스, 네트워크 장비의 포트, 그리고 이를 연결하는 네트워크 매체에 따라 달라집니다. 네트워크 매체에는 트위스티드 페어 구리 케이블, 광섬유 케이블, 동축 케이블, 무선 등이 있습니다.

구분	설명
엔드 디바이스 인터페이스	PC, 서버, 노트북 등이 네트워크에 연결되는 지점
네트워크 장비 포트	스위치나 라우터가 장치와 연결되는 물리적/논리적 지점
네트워크 매체	구리 케이블, 광섬유, 무선 등 신호가 이동하는 통로

🌐 2. IPv4 주소와 서브넷 마스크

IPv4 주소는 장치가 서로를 찾고 종단 간 통신을 설정하기 위한 주요 수단입니다. IPv4 주소는 192.168.10.10처럼 점으로 구분된 10진수 형식으로 표현되며, 각 숫자는 0부터 255 사이의 값을 가집니다.

예시

PC1 IP 주소: 192.168.10.10

서브넷 마스크: 255.255.255.0

서브넷 마스크는 IP 주소에서 네트워크 부분과 호스트 부분을 구분하는 32비트 값입니다.

🚪 3. 기본 게이트웨이

기본 게이트웨이는 호스트가 인터넷을 포함한 원격 네트워크에 접속할 때 사용하는 라우터의 IP 주소입니다. 같은 LAN 내부 통신만 할 때는 없어도 통신될 수 있지만, 다른 네트워크로 나가려면 필요합니다.

통신 대상	기본 게이트웨이 필요 여부
같은 네트워크의 PC	필수는 아님
다른 네트워크의 서버	필요
인터넷	필요

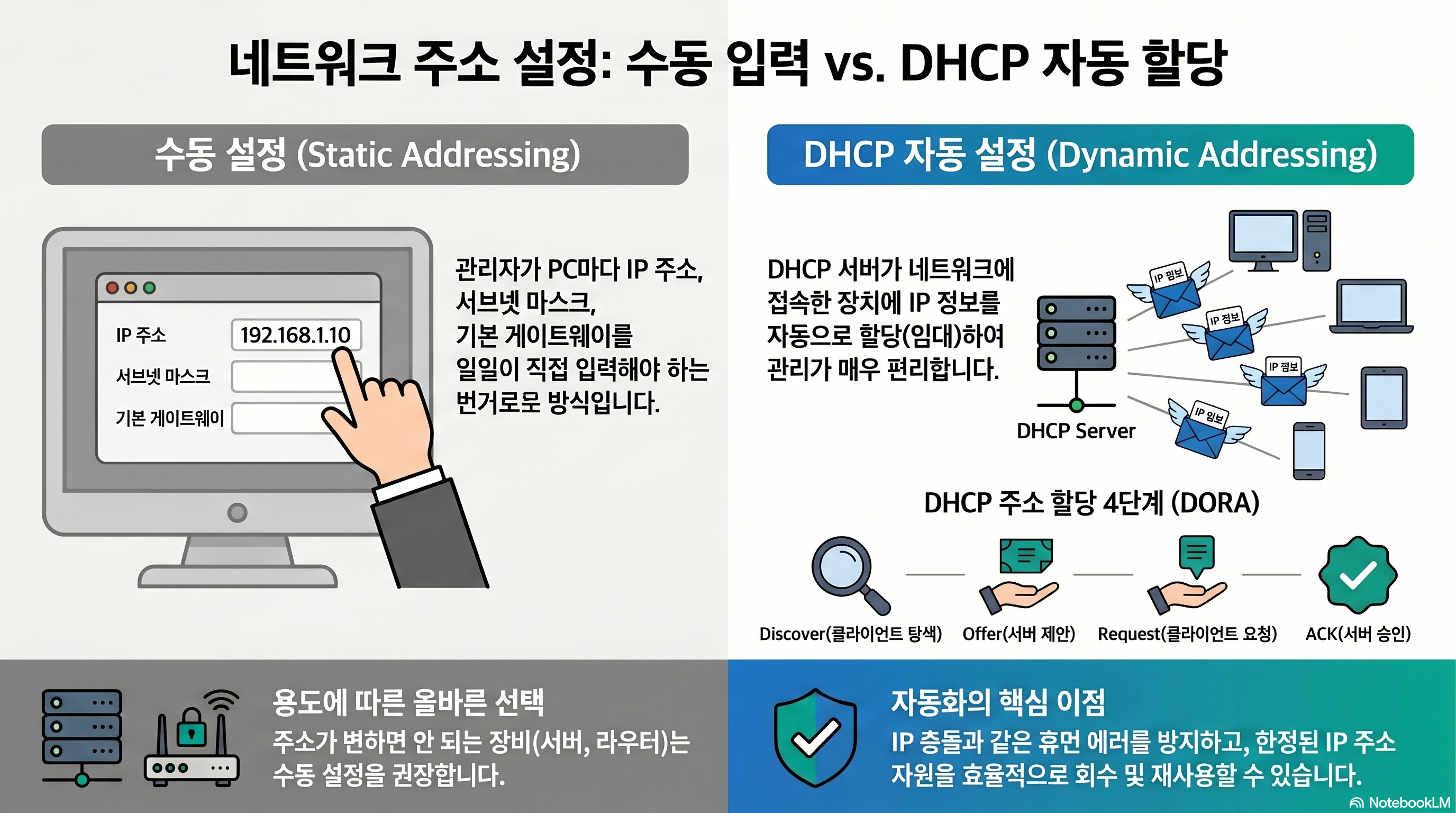

⚙️ 4. 수동 IP 설정과 DHCP

엔드 디바이스의 IP 주소 정보는 수동으로 입력할 수도 있고, DHCP를 통해 자동으로 받을 수도 있습니다.

방식	설명	사용 예시
수동 IP 설정	IP 주소, 서브넷 마스크, 기본 게이트웨이를 직접 입력	서버, 네트워크 장비, 실습 환경
DHCP	네트워크에서 자동으로 IP 정보를 할당받음	일반 PC, 노트북, 스마트폰

🖥️ 5. 스위치 관리 인터페이스 SVI

스위치를 원격으로 관리하려면 스위치에도 관리용 IP 주소가 필요합니다. 이때 사용하는 논리 인터페이스가 SVI(Switch Virtual Interface)입니다.

S1> enable
S1# configure terminal
S1(config)# interface vlan 1
S1(config-if)# ip address 192.168.10.2 255.255.255.0
S1(config-if)# no shutdown

중요: SVI에 IP 주소를 설정해도 인터페이스가 비활성화되어 있으면 원격 관리가 되지 않습니다. no shutdown으로 활성화해야 합니다.

📡 6. Ping으로 연결성 확인

ping은 두 장치 간 연결성을 확인하는 가장 기본적인 명령입니다. PC1에서 PC2로 ping을 보내 응답이 오면, 최소한 두 장치 사이에 IP 기반 통신이 가능하다는 뜻입니다.

PC1> ping 192.168.10.11

Ping 성공 = 모든 설정이 완벽하다는 뜻은 아니지만, 기본적인 도달 가능성은 확인된 것입니다.

🧪 [실습] PC IP 설정과 Ping 연결성 확인하기

실습글에서는 PC1과 PC2에 IP 주소를 설정하고, 스위치 VLAN 1에 관리용 IP를 구성한 뒤, ping으로 연결성을 확인합니다.

🧪 실습해보기

📝 CCNA 시험 팁

키워드	떠올릴 개념
IPv4 address	장치 식별과 종단 간 통신
Subnet mask	네트워크/호스트 부분 구분
Default gateway	원격 네트워크로 나가기 위한 라우터 주소
DHCP	IP 주소 자동 할당
interface vlan 1	스위치 관리 인터페이스 SVI
no shutdown	인터페이스 활성화
ping	연결성 확인

✅ 마무리

네트워크 연결성의 출발점은 IP 주소 설정입니다. IP 주소, 서브넷 마스크, 기본 게이트웨이가 올바르게 설정되어야 장치가 서로 통신할 수 있습니다. 또한 스위치를 원격으로 관리하려면 SVI에 IP 주소를 설정하고, 마지막으로 ping을 통해 연결성을 확인해야 합니다.

💡 요약

포트와 인터페이스

네트워크 통신은 장치의 인터페이스, 네트워크 장비의 포트, 그리고 케이블이나 무선 매체를 통해 이루어집니다.

수동 IP 설정

IP 주소, 서브넷 마스크, 기본 게이트웨이를 직접 입력하는 방식입니다.

DHCP

DHCP는 엔드 디바이스에 IPv4 주소 정보를 자동으로 제공하는 방식입니다.

SVI

스위치를 원격으로 관리하려면 VLAN 인터페이스에 IP 주소를 설정하고 no shutdown으로 활성화해야 합니다.
