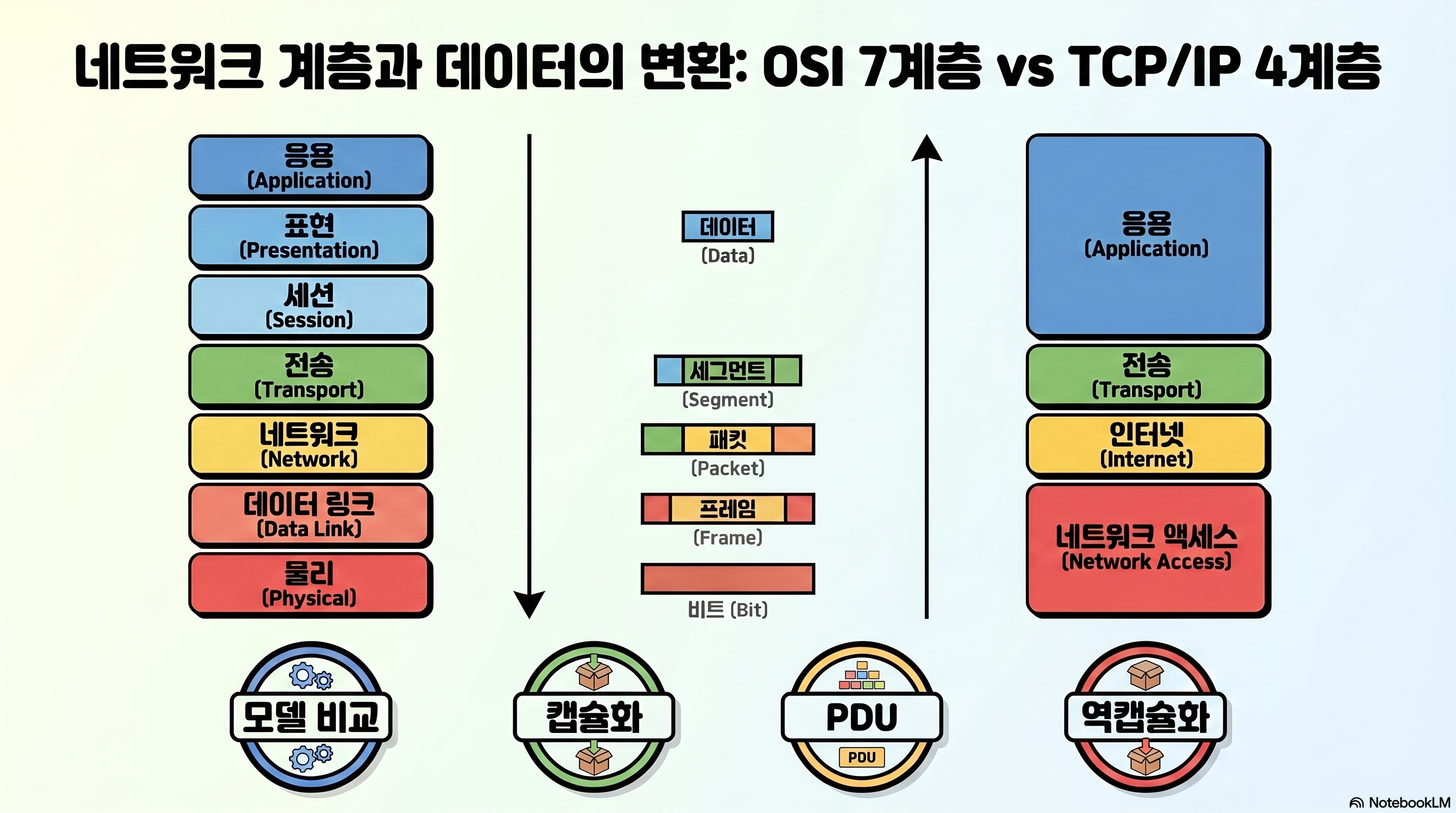

OSI 7계층 vs TCP/IP 모델 비교와 데이터 캡슐화 원리

네트워크를 처음 공부할 때 가장 많이 듣는 말이 OSI 7계층과 TCP/IP 모델입니다.

이 글에서는 두 모델을 암기용 표로 끝내지 않고, 실제 데이터가 데이터 → 세그먼트 → 패킷 → 프레임 → 비트로 바뀌며 이동하는 흐름까지 연결해서 이해해보겠습니다.

💡 이 글은 ITN 모듈 3-2 학습글입니다.

이번 글은 앞으로 배우게 될 물리 계층, 데이터 링크 계층, 네트워크 계층, 전송 계층, 애플리케이션 계층의 뼈대를 잡는 핵심 글입니다.





🎬 관련 강의





📌 이 글에서 배우는 것

🧱 계층 모델이 필요한 이유

복잡한 네트워크 동작을 작은 역할 단위로 나누어 이해합니다.

🧭 OSI 7계층

응용, 표현, 세션, 전송, 네트워크, 데이터 링크, 물리 계층의 역할을 정리합니다.

🌐 TCP/IP 모델

애플리케이션, 전송, 인터넷, 네트워크 액세스 계층으로 실제 인터넷 프로토콜 동작을 이해합니다.

📦 데이터 캡슐화

데이터가 각 계층을 내려가며 헤더가 붙고, 수신 측에서 다시 제거되는 흐름을 이해합니다.

핵심 한 줄

OSI와 TCP/IP 모델은 네트워크 통신을 설명하는 지도이고, 캡슐화는 데이터가 그 지도를 따라 실제로 포장되어 이동하는 과정입니다.

🎧 학습 음성

블로그 글을 위에서부터 읽으며 들으시면 됩니다. 처음은 1.25배속, 빠른 복습은 1.5배속을 추천합니다.

학습시간 계산 중...권장 배속 1.25x



1. 계층 모델을 사용하는 이유

네트워크 통신은 한 번에 이해하기 어렵습니다. 사용자가 웹 브라우저에 주소를 입력하면, 그 뒤에서는 애플리케이션 프로토콜, 전송 제어, IP 주소 기반 전달, MAC 주소 기반 로컬 전달, 전기 신호 또는 무선 신호 변환이 모두 이어집니다.

이 복잡한 과정을 한 덩어리로 설명하면 너무 어렵기 때문에, 네트워크는 계층 모델을 사용합니다. 계층 모델은 역할을 나누어 설명하고, 각 계층이 위아래 계층과 어떻게 협력하는지 이해하도록 도와줍니다.

계층 모델의 이점	의미
복잡한 기능 분리	네트워크 전체 동작을 작은 역할 단위로 나누어 이해할 수 있습니다.
프로토콜 설계에 도움	각 계층에서 필요한 정보와 인터페이스를 명확히 정의할 수 있습니다.
상호운용성	서로 다른 제조사의 장비와 소프트웨어가 함께 동작할 수 있습니다.
변경 영향 최소화	한 계층의 기술 변화가 다른 계층 전체를 무너뜨리지 않도록 도와줍니다.
공통 언어 제공	네트워크 문제를 설명할 때 “L2 문제”, “L3 문제”처럼 공통 표현을 사용할 수 있습니다.

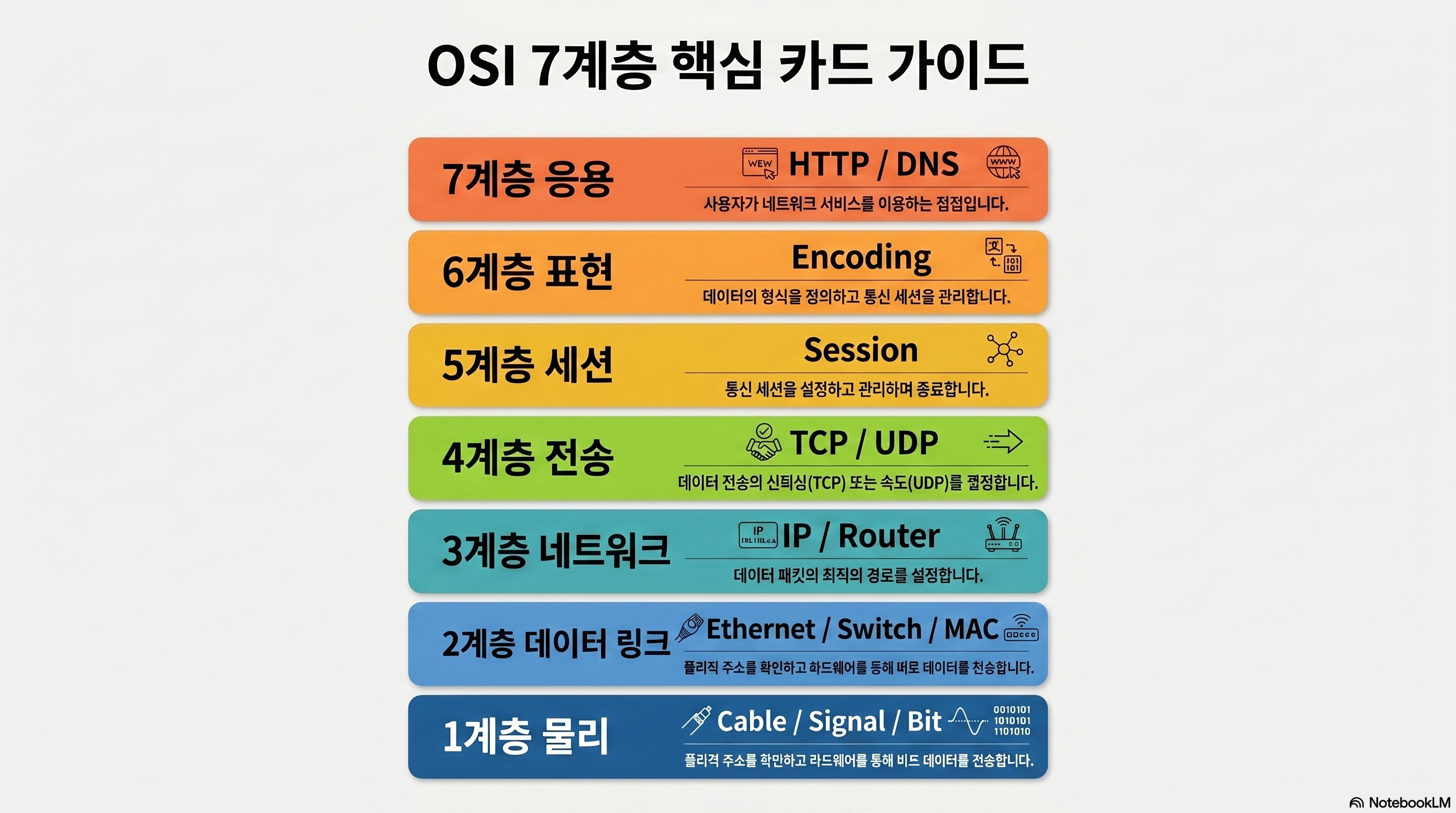

2. OSI 7계층 전체 구조

OSI 모델은 네트워크 통신을 7개의 계층으로 나누어 설명하는 참조 모델입니다. 실제 장비를 설정할 때 매번 7계층을 모두 직접 설정하는 것은 아니지만, 장애를 분석하거나 프로토콜의 역할을 구분할 때 매우 유용합니다.

7계층 응용

사용자와 가장 가까운 계층입니다. 웹, 이메일, 파일 전송 같은 애플리케이션 서비스와 관련됩니다.

6계층 표현

데이터 표현 방식을 맞춥니다. 인코딩, 압축, 암호화 같은 개념과 연결됩니다.

5계층 세션

두 장치 사이의 대화 흐름을 열고, 유지하고, 종료하는 역할을 설명합니다.

4계층 전송

세그먼트, 포트 번호, 신뢰성, 흐름 제어와 관련됩니다. TCP와 UDP가 핵심입니다.

3계층 네트워크

IP 주소와 라우팅을 통해 네트워크를 넘어 목적지까지 패킷을 전달합니다.

2계층 데이터 링크

같은 링크 안에서 프레임을 전달합니다. MAC 주소, Ethernet, 스위칭과 관련됩니다.

1계층 물리

케이블, 전기 신호, 빛, 무선 신호처럼 실제 비트가 이동하는 물리적 연결을 다룹니다.

OSI 계층	역할	예시 키워드
7 응용	사용자 애플리케이션과 네트워크 서비스 연결	HTTP, DNS, SMTP
6 표현	데이터 표현 방식, 인코딩, 압축, 암호화	Encoding, Encryption
5 세션	대화 세션 설정, 유지, 종료	Session Control
4 전송	종단 간 통신, 세그먼트, 신뢰성, 흐름 제어	TCP, UDP, Port
3 네트워크	네트워크 간 전달, 논리 주소, 라우팅	IP, Router, Packet
2 데이터 링크	같은 링크에서 프레임 전달, MAC 주소	Ethernet, Switch, Frame
1 물리	비트를 신호로 전송하는 물리 매체	Cable, Signal, Bit

암기 팁: 위에서 아래로는 “응용-표현-세션-전송-네트워크-데이터링크-물리”입니다.

실제 데이터 전송은 송신 측에서 위에서 아래로 내려가며 포장되고, 수신 측에서는 아래에서 위로 올라가며 해석됩니다.

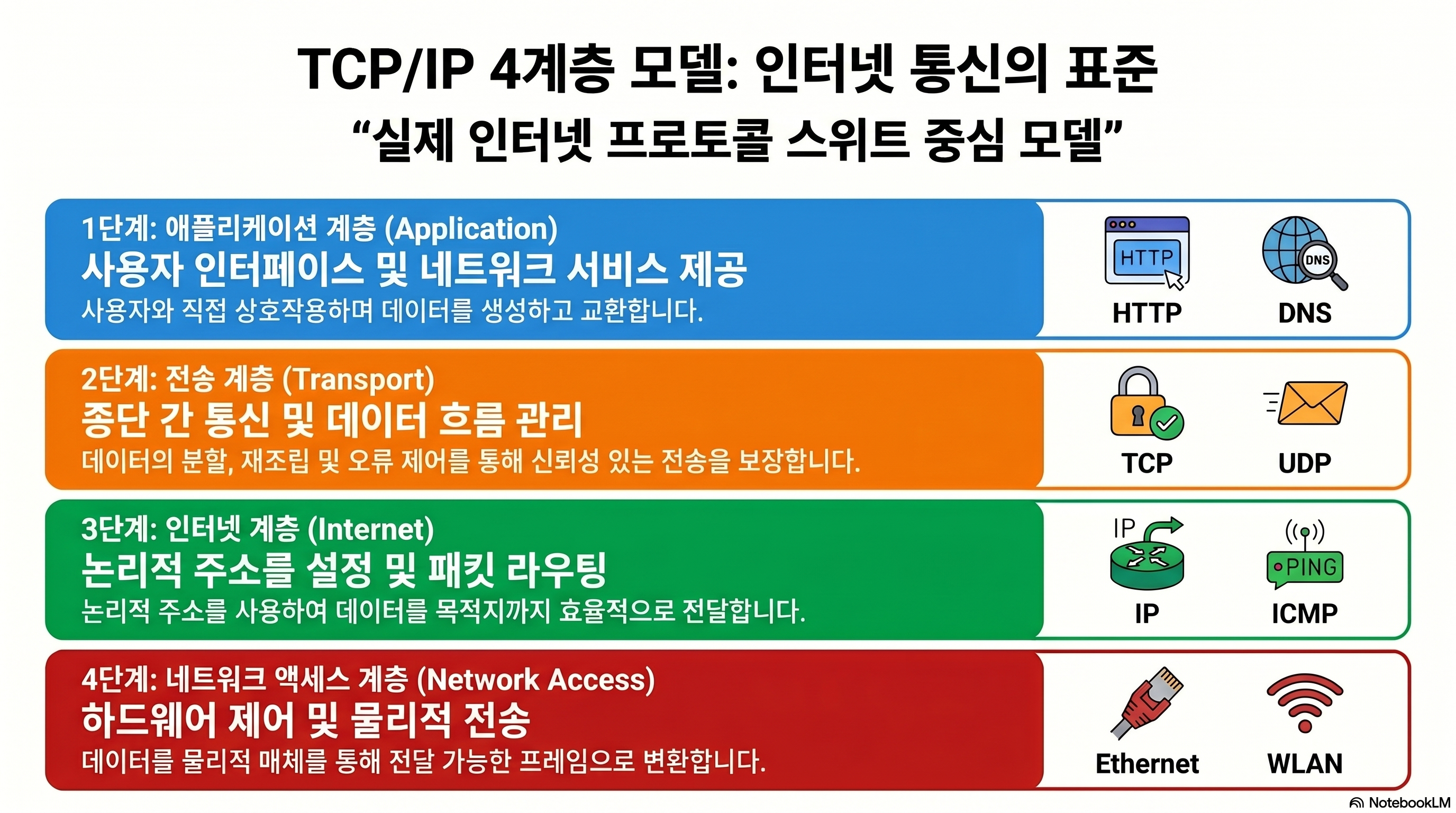

3. TCP/IP 모델 전체 구조

TCP/IP 모델은 실제 인터넷에서 사용되는 프로토콜 스위트의 동작을 설명하는 모델입니다. OSI 모델이 7계층으로 세밀하게 나눈다면, TCP/IP 모델은 보통 4계층으로 설명합니다.

TCP/IP 계층	역할	대표 예시
애플리케이션	사용자에게 데이터를 표현하고 애플리케이션 서비스를 제공	HTTP, DNS, DHCP, SMTP
전송	장치 간 통신을 지원하고 포트 번호를 통해 프로세스 구분	TCP, UDP
인터넷	네트워크를 통한 최적 경로 결정과 논리 주소 기반 전달	IP, ICMP
네트워크 액세스	하드웨어 장치와 네트워크 매체를 제어	Ethernet, WLAN

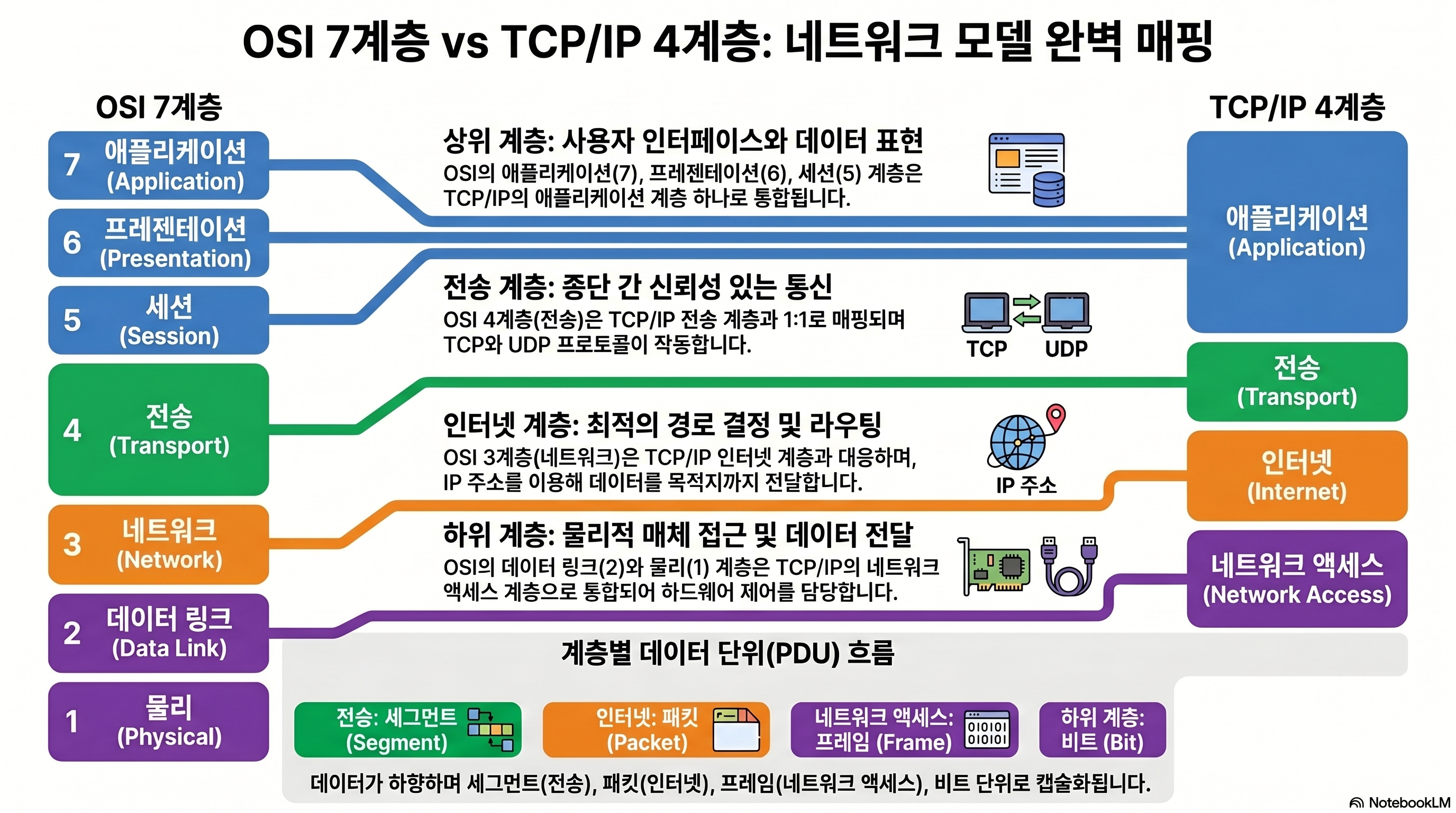

4. OSI 모델과 TCP/IP 모델 비교

OSI와 TCP/IP 모델은 서로 경쟁하는 모델이라기보다, 네트워크 통신을 바라보는 두 가지 설명 방식입니다. OSI는 개념을 더 세밀하게 나누어 설명하고, TCP/IP는 실제 인터넷 프로토콜 동작을 중심으로 설명합니다.

OSI 모델	TCP/IP 모델	설명
7 응용 6 표현 5 세션	애플리케이션	TCP/IP 모델은 OSI의 상위 3계층을 하나의 애플리케이션 계층으로 묶어 설명합니다.
4 전송	전송	TCP, UDP처럼 종단 간 통신과 포트 번호를 다룹니다.
3 네트워크	인터넷	IP 주소와 라우팅을 통해 목적지까지 패킷을 전달합니다.
2 데이터 링크 1 물리	네트워크 액세스	TCP/IP 모델은 OSI의 하위 2계층을 네트워크 액세스 계층으로 묶어 설명합니다.

시험 포인트

OSI는 7계층, TCP/IP는 4계층으로 많이 설명합니다. TCP/IP의 애플리케이션 계층은 OSI의 응용·표현·세션 계층을 포함하고, TCP/IP의 네트워크 액세스 계층은 OSI의 데이터 링크·물리 계층을 포함합니다.

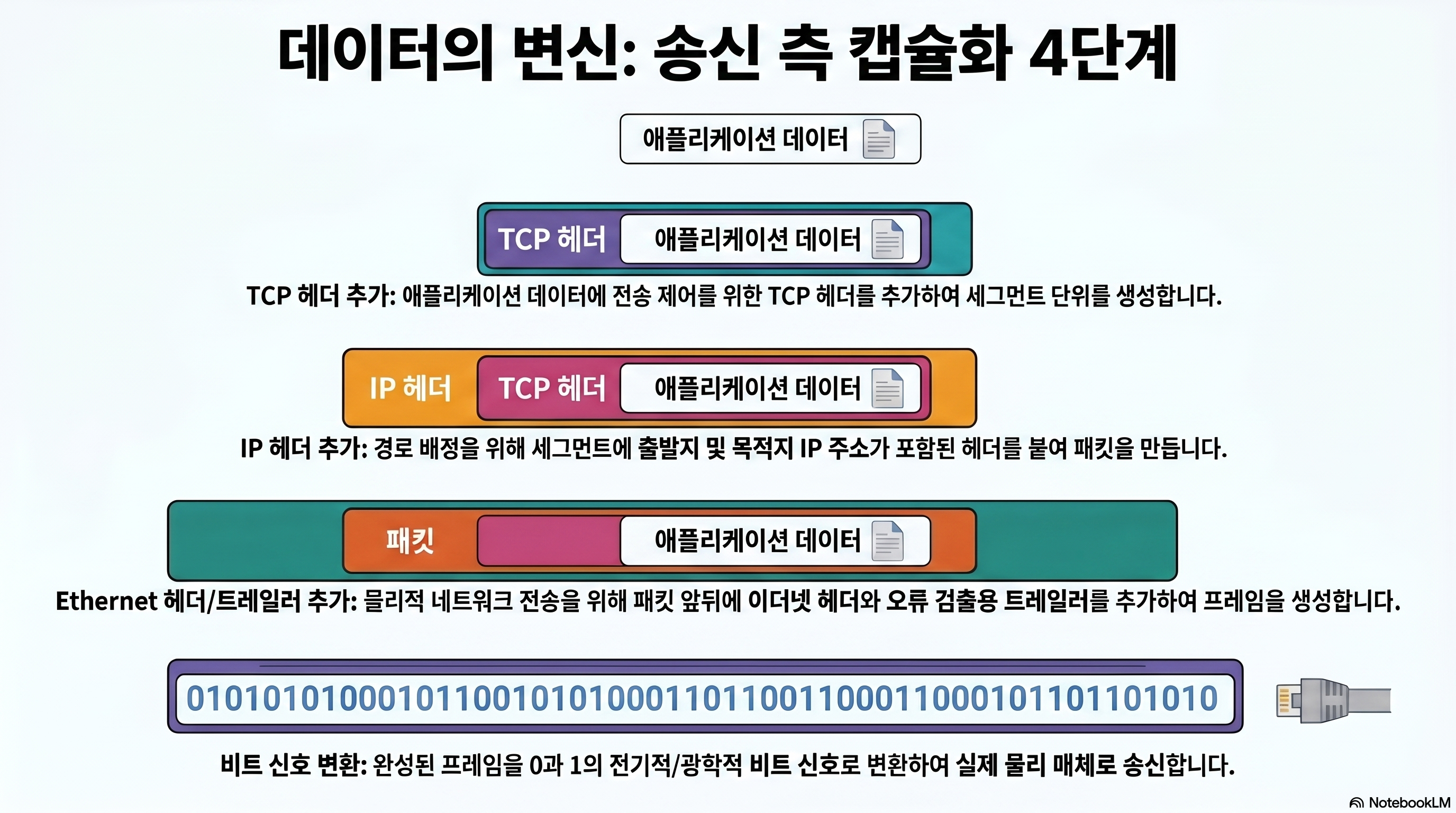

5. 데이터 캡슐화란?

캡슐화(Encapsulation)는 데이터가 네트워크로 전송되기 위해 각 계층을 내려가면서 필요한 정보를 덧붙이는 과정입니다.

쉽게 비유하면, 편지를 보낼 때 본문만 보내는 것이 아니라 봉투에 넣고, 주소를 쓰고, 우표를 붙이고, 배달 경로에 맞는 정보를 더하는 것과 비슷합니다.

데이터→세그먼트→패킷→프레임→비트

데이터

애플리케이션에서 만들어진 원래 정보입니다. 웹 요청, 이메일 내용, 파일 데이터가 여기에 해당합니다.

세그먼트

전송 계층에서 TCP/UDP 정보가 붙은 단위입니다. 포트 번호, 순서 번호, 신뢰성 정보가 포함될 수 있습니다.

패킷

네트워크 계층에서 IP 정보가 붙은 단위입니다. 출발지 IP와 목적지 IP가 포함됩니다.

프레임

데이터 링크 계층에서 MAC 주소와 오류 검출 정보가 붙은 단위입니다. 같은 링크에서 다음 장치까지 전달됩니다.

비트

물리 계층에서 전기, 빛, 무선 신호로 변환되어 실제 매체를 통해 이동하는 0과 1의 흐름입니다.

PDU 이름	계층	붙는 정보	핵심 역할
데이터	애플리케이션	사용자 데이터	웹 요청, 이메일, 파일 내용
세그먼트	전송	TCP/UDP 헤더, 포트 번호	프로세스 구분, 신뢰성, 흐름 제어
패킷	인터넷/네트워크	출발지 IP, 목적지 IP	최종 목적지까지 논리적 전달
프레임	네트워크 액세스/데이터 링크	출발지 MAC, 목적지 MAC, FCS	같은 링크 안에서 다음 장치까지 전달
비트	물리	0과 1의 신호	전기, 빛, 무선 신호로 실제 전송

6. 메시지 분할과 시퀀싱

큰 데이터를 한 번에 보내면 비효율적이고, 중간에 일부가 손상되었을 때 전체를 다시 보내야 할 수 있습니다. 그래서 네트워크는 큰 메시지를 더 작은 단위로 분할합니다.

분할된 조각들은 목적지에서 다시 원래 순서대로 조립되어야 합니다. 이를 위해 각 조각에는 순서를 나타내는 정보가 필요하며, 이 과정을 시퀀싱이라고 합니다.

개념	의미	왜 중요한가?
분할	큰 메시지를 작은 단위로 나눔	전송 효율을 높이고 실패 시 일부만 재전송 가능
멀티플렉싱	여러 데이터 스트림을 함께 섞어 전송	여러 통신이 동시에 네트워크를 사용할 수 있음
시퀀싱	조각에 번호를 붙여 재조립 가능하게 함	목적지에서 원래 순서대로 복원 가능

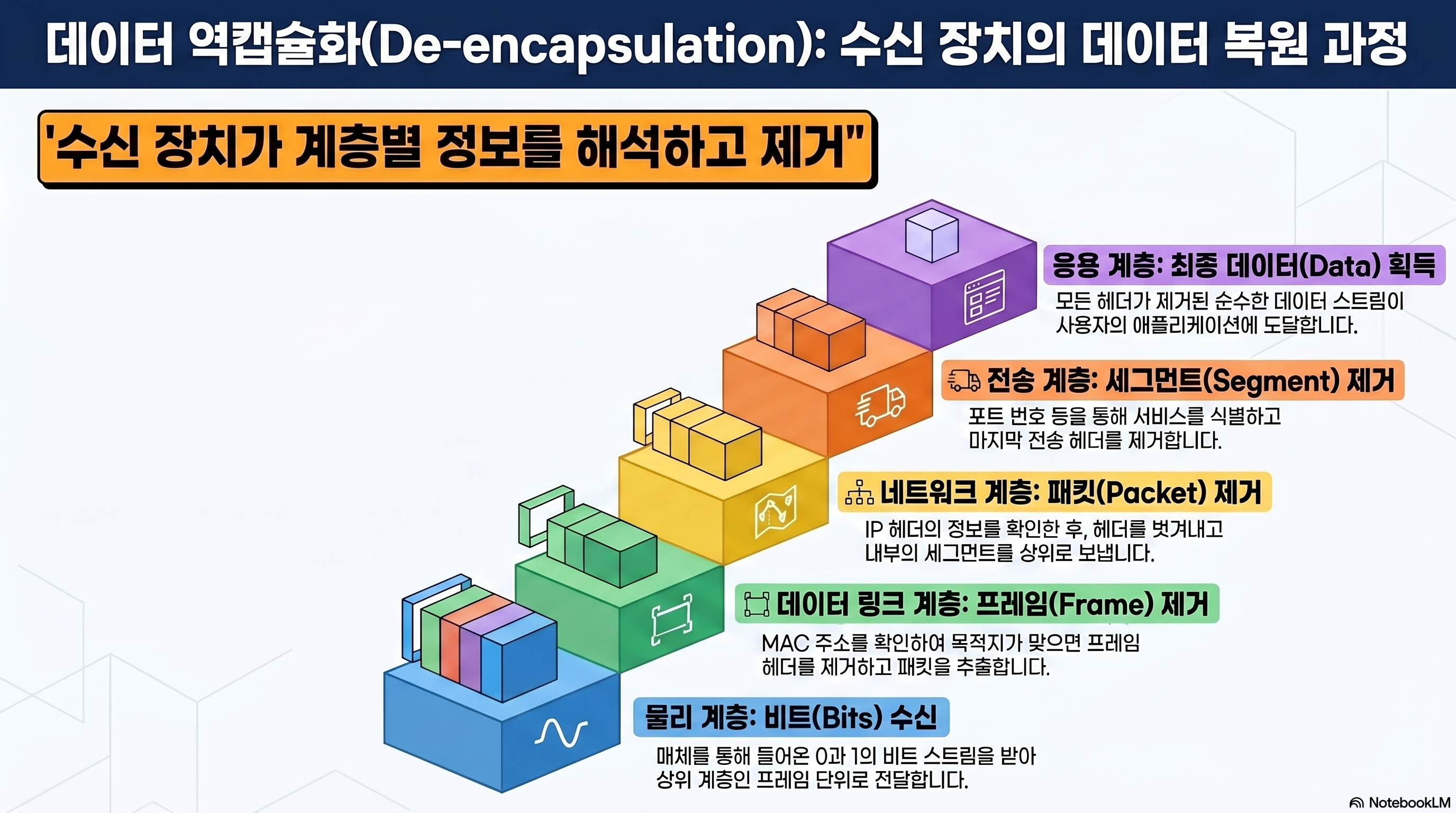

7. 역캡슐화란?

역캡슐화(De-encapsulation)는 수신 장치가 받은 비트 흐름을 다시 해석하면서 각 계층의 헤더를 제거하고, 최종적으로 애플리케이션이 이해할 수 있는 데이터로 복원하는 과정입니다.

비트 수신→프레임 해석→패킷 해석→세그먼트 해석→데이터 전달

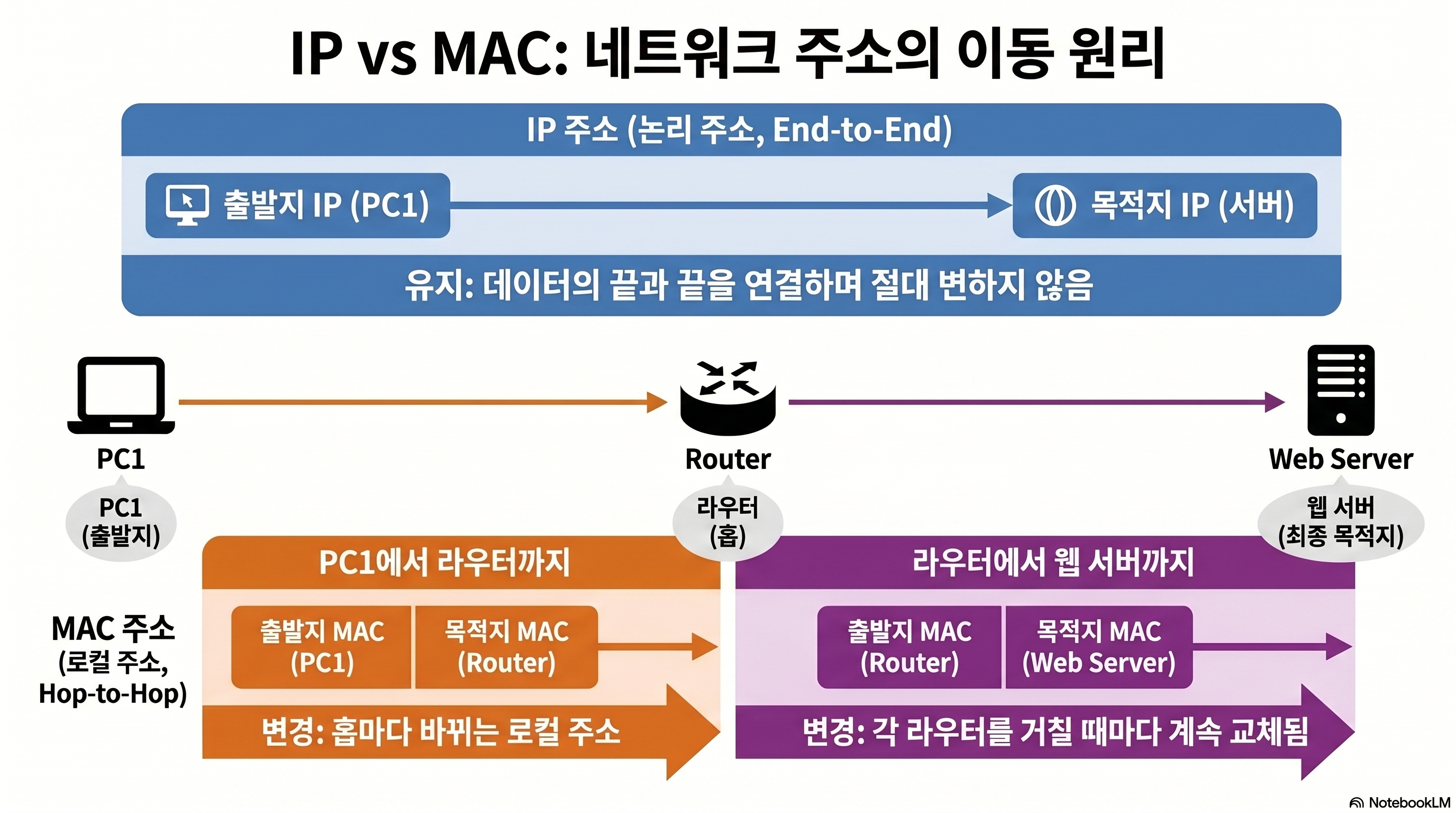

8. IP 주소와 MAC 주소는 언제 쓰이는가?

캡슐화를 이해할 때 반드시 함께 알아야 하는 것이 IP 주소와 MAC 주소의 역할 차이입니다.

IP 주소는 최종 목적지를 향해 가는 논리 주소이고, MAC 주소는 같은 링크 또는 같은 LAN 안에서 다음 장치까지 프레임을 전달하기 위한 로컬 주소입니다.

구분	IP 주소	MAC 주소
계층	3계층 네트워크 계층	2계층 데이터 링크 계층
역할	최종 목적지까지 논리적 전달	현재 링크에서 다음 장치까지 전달
변화 여부	출발지와 최종 목적지 IP는 일반적으로 끝까지 유지	홉을 지날 때마다 출발지/목적지 MAC이 바뀜
예시	PC1 IP → 웹 서버 IP	PC1 MAC → 기본 게이트웨이 MAC

중요: 원격 네트워크로 보낼 때 프레임의 목적지 MAC은 최종 서버의 MAC이 아니라, 보통 같은 LAN에 있는 기본 게이트웨이의 MAC 주소입니다.

9. 같은 네트워크와 원격 네트워크의 차이

상황	IP 주소 관점	MAC 주소 관점
같은 네트워크	출발지와 목적지의 네트워크 부분이 같음	목적지 MAC은 실제 상대 장치의 MAC
원격 네트워크	출발지와 목적지의 네트워크 부분이 다름	목적지 MAC은 기본 게이트웨이 MAC

🧪 [실습] OSI/TCP-IP 모델과 캡슐화 흐름 확인하기

실습글에서는 Packet Tracer Simulation Mode에서 웹 트래픽을 발생시킨 뒤, HTTP 요청이 계층을 따라 어떻게 캡슐화되고 역캡슐화되는지 확인합니다.

🧪 실습해보기

📝 CCNA 시험 팁

문제 키워드	바로 떠올릴 개념
OSI 7 layers	응용, 표현, 세션, 전송, 네트워크, 데이터 링크, 물리
TCP/IP model	애플리케이션, 전송, 인터넷, 네트워크 액세스
Encapsulation	데이터에 계층별 정보를 추가하는 과정
De-encapsulation	수신 측에서 계층별 정보를 제거하고 원래 데이터 복원
PDU order	데이터 → 세그먼트 → 패킷 → 프레임 → 비트
Layer 3 address	IP 주소, 최종 목적지까지 유지
Layer 2 address	MAC 주소, 홉마다 변경

✅ 마무리

OSI와 TCP/IP 모델은 단순 암기표가 아니라, 네트워크 통신을 단계별로 이해하기 위한 지도입니다.

송신자는 데이터를 계층 아래로 내려보내며 캡슐화하고, 수신자는 계층 위로 올리며 역캡슐화합니다. 이 과정에서 IP 주소는 최종 목적지를 나타내고, MAC 주소는 현재 링크에서 다음 장치까지 전달하기 위해 사용됩니다.

이 흐름을 이해하면 이후 배우는 Ethernet, IP, ARP, 라우팅, TCP/UDP, 애플리케이션 프로토콜이 훨씬 자연스럽게 연결됩니다.
